Dados de confiabilidade¶
Nas tabelas de dados de confiabilidade, os dados podem ser editados livremente. Estão disponíveis três tabelas de dados de confiabilidade:
Dados de Confiabilidade de Barras¶
Essa tabela permite conferir e alterar:
Quais barras terão sua tensão monitorada durante o processo de análise (coluna “Monitoração de Tensão”),
Quais barras de geração terão sua geração de reativo monitorada (coluna “Monitoração de Reativo”) e
Quais barras de geração poderão ter sua tensão alterada durante as medidas corretivas (coluna “Controle de Tensão”).
Atenção
A alteração dessas opções será válida a partir do momento em que o arquivo histórico do NH2 for salvo (opção Arquivo -> Salvar).

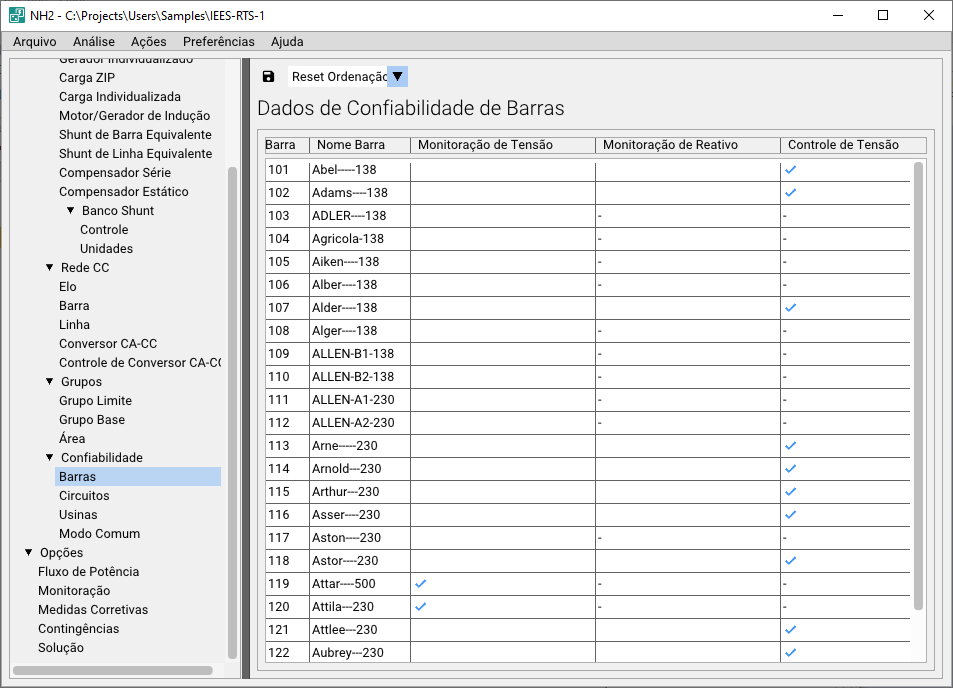

Fig. 18 Dados de Confiabilidade de Barras¶
Dados de Confiabilidade de Circuitos¶
Essa tabela permite conferir e alterar:
Os parâmetros de taxa de falha e tempo médio de reparo de cada circuito.
Quais circuitos serão considerados para as análises de Aderência e Enumeração de Estados (coluna “Lista de Contingência”),
Quais circuitos serão considerados para efeito de cálculo de probabilidade nas análises de Enumeração de Estados e Simulação Monte Carlo (coluna “Espaço de Estados”),
Quais circuitos terão seu fluxo de potência monitorado (coluna “Monitoração de Fluxo”) e
Quais transformadores poderão ser usados em controle de tap para as medidas corretivas (coluna “Controle de Tap”).
Atenção
A alteração dessas opções será válida a partir do momento em que o arquivo histórico do NH2 for salvo (opção Arquivo -> Salvar).

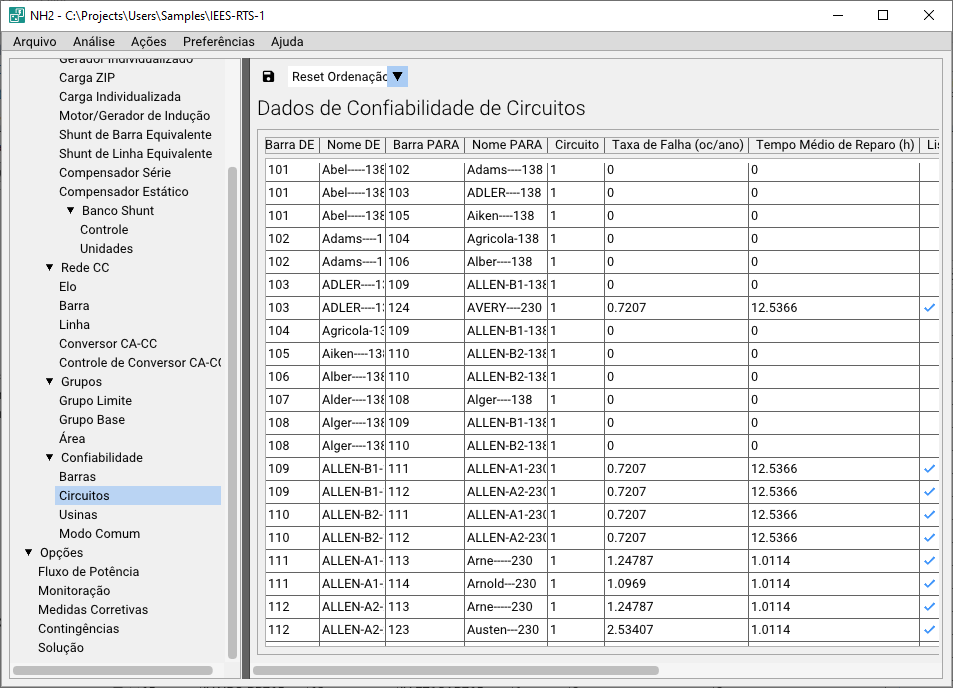

Fig. 19 Dados de Confiabilidade de Circuitos¶
Dados de Confiabilidade de Usinas¶
Essa tabela só está disponível se foram fornecidos dados de usinas, isto é, se foram importados dados de gerador individualizado, via arquivo histórico Anarede ou via arquivos adicionais (arquivos do AnaT0).
Nessa tabela, é possível conferir e alterar:
Os parâmetros de taxa de falha e tempo médio de reparo por unidade de cada usina,
Quais unidades serão consideradas para as análises de Aderência e Enumeração de Estados (coluna “Lista de Contingência”),
Quais unidades serão consideradas para efeito de cálculo de probabilidade nas análises de Enumeração de Estados e Simulação Monte Carlo (coluna “Espaço de Estados”),
Quais unidades poderão ser usadas para controle de potência ativa (redespacho) durante as medidas corretivas (essa opção é ignorada caso a opção PGEN tenha sido desabilitada nas opções de medidas corretivas).
Atenção
A alteração dessas opções será válida a partir do momento em que o arquivo histórico do NH2 for salvo (opção Arquivo -> Salvar).

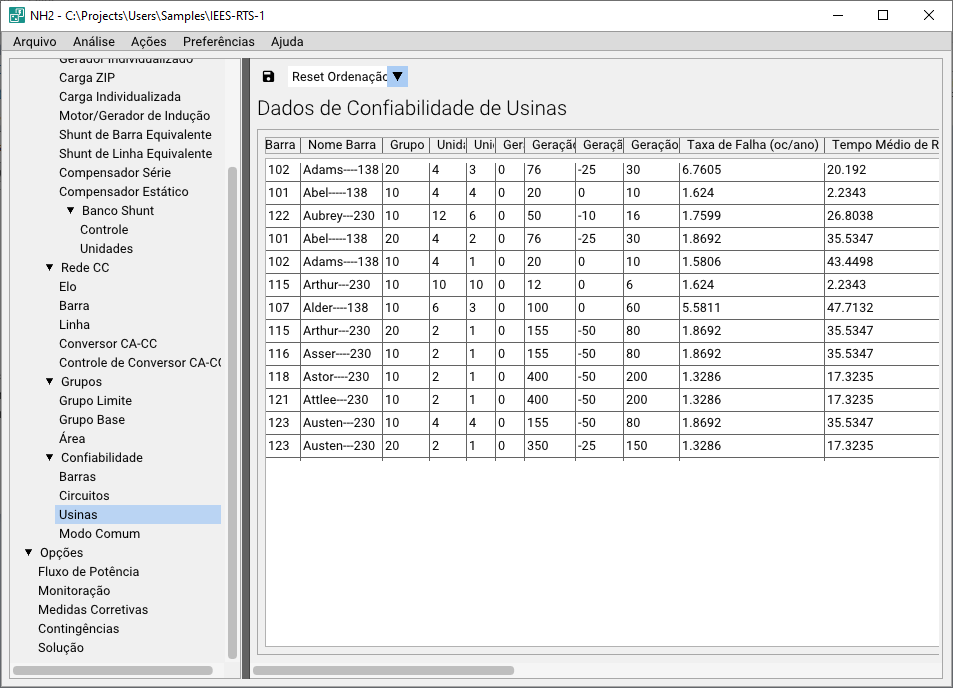

Fig. 20 Dados de Confiabilidade de Usinas¶
Dados de Falhas de Modo Comum¶
Falhas de modo comum são aquelas contingências originadas por uma única causa externa, onde as saídas individuais não são consequências umas das outras. Esse é o caso, por exemplo, da queda de uma torre de transmissão, que provoca o desligamento de mais de um circuito.
Nessa página, o botão “Adicionar” permite adicionar uma contingência de modo comum formada pela saída simultânea de dois circuitos (paralelos ou não). Podem ser selecionados os circuitos paralelos e devem ser fornecidos os parâmetros adicionais para as falhas de modo comum:
Taxa de falha com reparo individual: é a taxa de ocorrência do evento em que os dois circuitos falham ao mesmo tempo, mas apenas é executado o reparo de um deles por vez.
Taxa de falha com reparo simultâneo: é a taxa de ocorrência do evento em que os dois circuitos falham ao mesmo tempo e são reparados ao mesmo tempo.
Tempo médio de reparo simultâneo: é o tempo médio em que os dois circuitos são reparados simultâneamente (ou seja, o tempo que a torre leva para ser reparada, por exemplo).
Note que a taxa de falha e o tempo médio de reparo individual são fornecidos nos dados de confiabilidade de cada circuito.
Atenção
A alteração dessas opções será válida a partir do momento em que o arquivo histórico do NH2 for salvo (opção Arquivo -> Salvar).

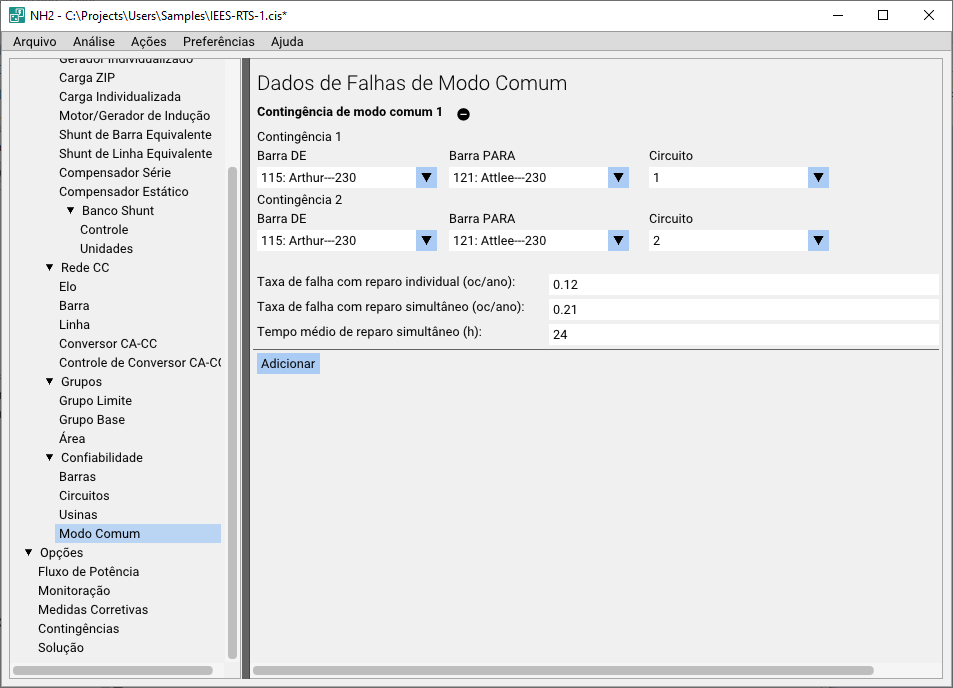

Fig. 21 Dados de Falhas de Modo Comum¶
