Índices de confiabilidade do sistema

Na janela de índices de confiabilidade do sistema podem ser acompanhados os índices de confiabilidade calculados pelo programa NH2 para todo o sistema (composto) e considerando apenas contingências de geração ou transmissão.

Os índices calculados são:

  • LOLP - Probabilidade de Perda de Carga (p.u.): Percentual médio do tempo em que há corte de carga

  • EPNS - Expectância da Potência Não Suprida (MW/ano): Potência média anual interrompida

  • EENS - Expectância da Energia Não Suprida (MWh/ano): Energia média anual interrompida

  • LOLF - Frequência de Perda de Carga (/ano): Número médio de vezes no ano em que o sistema transita de um estado adequado para um estado inadequado

  • LOLD - Duração Média de Perda de Carga (horas): Duração média do corte de carga no ano

  • IS - Índice de Severidade (sistema.minuto): Duração fictícia de uma interrupção equivalente à ocorrida no sistema supondo o pico de carga constante. Esse é um índice normalizado que permite a comparação entre sistemas de portes e naturezas distintas. Existe uma escala de acompanhamento desse índice estabelecida pelo ONS no Submódulo 23.3.

  • ICE - Índice de Confiabilidade de energia: Valor complementar da energia não suprida, isto é, a energia realmente suprida dividida pela energia total demandada para fornecer um índice normalizado.

  • Aderência ao critério N-1: Percentagem dos casos simulados durante a análise de aderência em que não houve corte de carga.

O botão save permite salvar as informações desse relatório em arquivo.

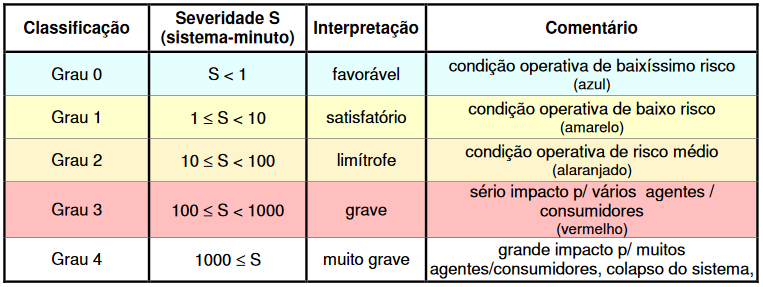

Escala para o índice de severidade

Fig. 56 Escala para o índice de severidade

Índices de confiabilidade do sistema - Enumeração de Estados e Monte Carlo

Fig. 57 Índices de confiabilidade do sistema - Enumeração de Estados e Monte Carlo

Índices de confiabilidade do sistema - Aderência

Fig. 58 Índices de confiabilidade do sistema - Aderência
