MultiPLT

O MultiPLT permite distribuir sinais de plotagem em múltiplos arquivos PLT. Em casos com muitas curvas, os destinos ajudam a separar sinais por equipamento, região ou finalidade da análise. A distribuição não recalcula a solução dinâmica nem altera os valores das curvas.

Como configurar os destinos

O destino é identificado por um número inteiro de 0 a 999. O destino 0 é o padrão e preserva o comportamento tradicional quando não existe uma associação explícita. Os demais valores permitem separar conjuntos de sinais por finalidade, etapa de análise ou arquivo de saída.

O destino do arquivo é declarado no campo C da opção PLT em DARQ. O identificador do destino de cada sinal é informado no campo ID de DPLT, nas colunas 48–50:

Listagem 1 Associação de dois destinos de plotagem

DARQ
(Tipo) (C) ( Nome do Arquivo
PLT      1  caso_tensao.plt
PLT     12  caso_frequencia.plt
999999

DPLT
(Tipo)M( El ) ( Pa) Nc Gp ( Br) Gr ( Ex)( Bl )P(ID(              Nome da Variável                )
VOLT      538                                    1TENSAO BARRA 538
FREQ      538                                   12FREQUENCIA BARRA 538
999999

Cada DPLT.ID identifica um destino declarado em DARQ PLT.C. Quando o campo está vazio, o sinal permanece no destino 0.

O nome opcional do sinal ocupa as colunas 51–98, sem avançar sobre o campo ID.

Resultado da configuração

• se nenhum destino explícito for usado, todos os sinais seguem para o arquivo PLT padrão;

• sinais destinados a 0 permanecem no arquivo PLT padrão;

• destinos adicionais geram arquivos PLT independentes;

• os valores são apenas distribuídos: não há novo cálculo da solução;

• sinais repetidos permanecem repetidos quando solicitados;

• o identificador permitido permanece entre 0 e 999;

• um destino informado em DPLT precisa estar declarado no DARQ;

• associações ausentes ou incompatíveis são informadas como diagnóstico.

O recurso organiza a saída, mas não modifica o número de sinais que o ANATEM produz nem substitui a leitura do OUT. Cada arquivo resultante pode ser aberto separadamente no Plot Cepel ou associado à análise correspondente.

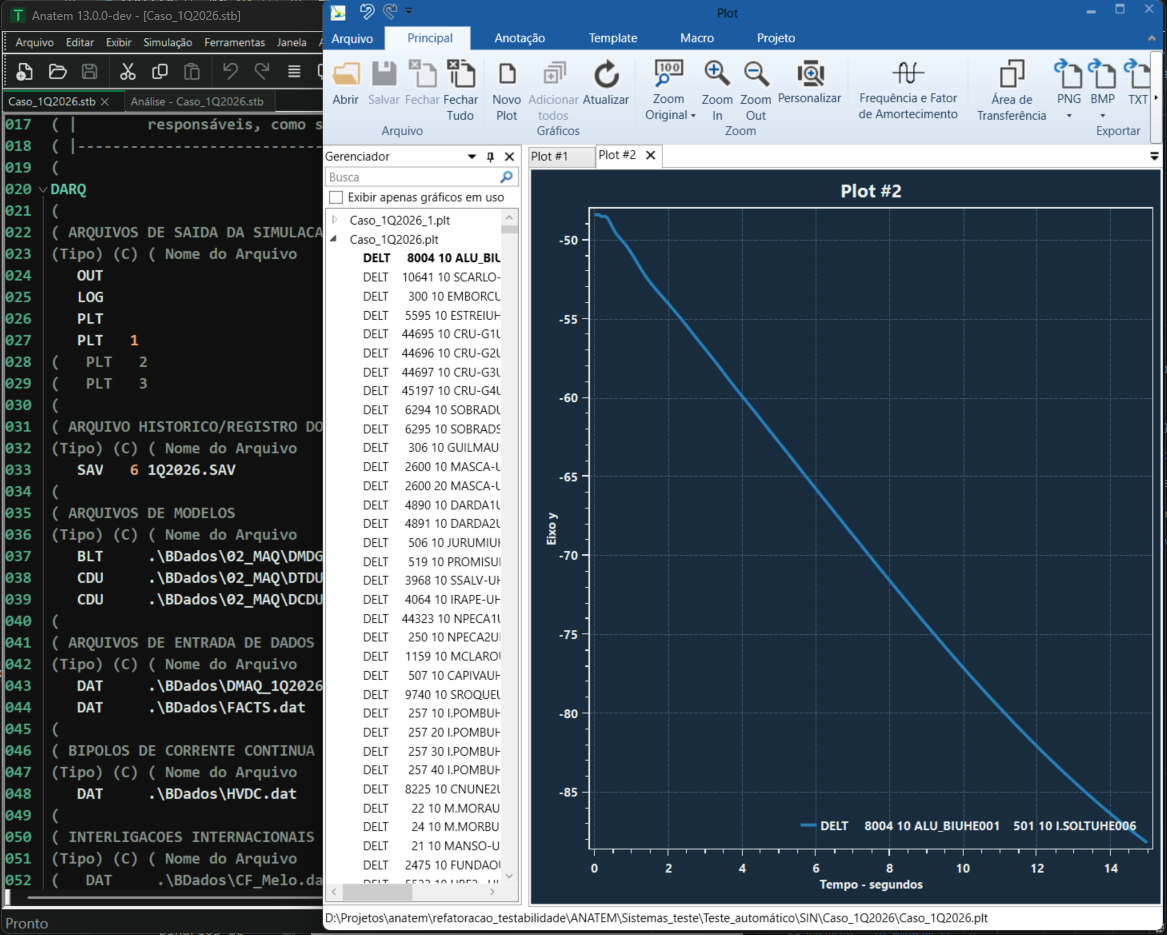

Fig. 8 Arquivos PLT separados por identificador, abertos simultaneamente no Plot Cepel.

Novo na versão 13.0.0: É possível distribuir os sinais de DPLT entre múltiplos arquivos PLT por meio do identificador de destino 0--999 e das associações declaradas em DARQ.
