Relatório Interativo¶

O Relatório Interativo organiza o arquivo OUT em seções, indicadores e tabelas para facilitar a consulta. O texto completo permanece disponível em Ver no TXT, inclusive nas seções que ainda não possuem uma apresentação própria.

Aba unificada de Análise¶

Overview, Relatório Interativo e Visão Geoespacial são visões da mesma aba de Análise. A visão inicial depende da execução:

EXSI concluído normalmente abre o Overview;
EAMI e EAIF concluídos normalmente abrem o Relatório na análise correspondente;
uma execução encerrada com erro abre o Relatório;
as guias superiores permitem alternar de contexto sem duplicar o documento.

A Árvore do Caso e a Entrada Assistida seguem a mesma regra de ocultação imersiva do Overview enquanto a aba de Análise está ativa. Ao retornar a um arquivo editável, o estado anterior dos painéis é restaurado.

Cabeçalho e ações gerais¶

Nome do OUT: Identifica o relatório aberto.
Metadados sob o nome: Mostram o STB, os arquivos PLT associados e a quantidade de linhas do relatório.
Buscar — Texto literal na estrutura: Filtra o conteúdo reconhecido da seção corrente. A busca não altera o OUT. Em tabelas e matrizes, permanecem somente as linhas cujo conteúdo visível corresponde ao texto.
Perguntar ao Assistente: Abre o Assistente com a seção corrente como contexto da pergunta.
Recarregar: Relê o OUT quando o arquivo mudou. O aviso Relatório alterado evita que dados antigos sejam confundidos com a versão corrente.
Ver no TXT: Abre a visão textual do OUT. Botões Linhas N–M e Ver no TXT nos blocos posicionam o editor no intervalo exato de origem.
Copiar tabela visível ou Copiar tabelas visíveis: Copia cabeçalhos e valores do recorte apresentado. Filtros, seleção de barras e entidade corrente limitam a cópia ao que está visível.

Índice lateral¶

O índice organiza as seções em famílias recolhíveis e apresenta a contagem de itens de cada uma. Trocar de seção reposiciona o conteúdo no topo.

Execução e diagnósticos: Informações do caso, diagnósticos, eventos e DLCA.
Sistema elétrico: Barras CA, relatórios de preparação e famílias RELA de rede, operação, controles e configuração.
Análises especiais: EAMI, EAIF, ESTC e ESTS.
Demais seções: Relatórios que ainda não possuem uma apresentação específica e trechos que precisam ser consultados no texto original.

Se uma seção não existe no OUT, ela não ocupa espaço no índice. A contagem indica os itens apresentados naquela seção e pode ser diferente da quantidade de linhas impressas no arquivo.

Resumo contextual¶

Os cartões no alto permanecem visíveis em todas as seções e mudam conforme o código de análise. Métricas de simulação dinâmica não são reutilizadas em EAMI ou EAIF.

Campos de EXSI¶

Tempo total de simulação: Duração impressa pelo ANATEM no OUT. Não é o horizonte do PLT nem o tempo de relógio gasto pelo processo.
Threads SPMD: Quantidade de threads SPMD informada no relatório. Ausência da informação é mostrada como indisponível; a interface não infere o valor.
Eventos programados: Quantidade de eventos declarados em DEVT.
Ocorrências da simulação: Demais ocorrências registradas durante a execução. Para evitar duplicidade, uma atuação com o mesmo código e instante de cada evento programado é excluída dessa contagem.
Ativações DLCA: Quantidade de inclusões de DELAY registradas pelo relatório compulsório do DLCA.

Campos de EAMI¶

Modalidade: PECO ativa ou PECO desativada, conforme a opção impressa pelo ANATEM. A modalidade não é deduzida pela comparação dos números.
Barras de interface dos elos: Quantidade de barras CA de interface dos elos inversores consideradas na análise, deduplicadas por barra.
Barras analisadas: Quantidade de colunas de medição incluídas na matriz.
Matriz MIIF: Ordem visível como linhas × colunas da matriz Multi-Infeed.

Campos de EAIF¶

Método: Iterativo — variação de tensão ou YBUS — matriz de impedâncias, conforme a formação impressa.
Barras com fontes shunt controladas: Quantidade de barras com fontes consideradas, deduplicadas por barra. Não é uma contagem irrestrita de equipamentos físicos.
Barras analisadas: Quantidade de barras usadas como pontos de medição.
Matriz de interação: Ordem da matriz de fatores entre fontes renováveis.

Informações do caso¶

A primeira seção reúne identidade, licenciamento e a saída do DARQ.

Caso STB: Nome do arquivo de caso que originou a análise.
Saída OUT: Nome do relatório corrente.
Arquivos PLT: Arquivos de plotagem associados à análise.
Centro e Programa: Emissor e produto impressos no cabeçalho oficial.
Versão: Versão do executável ANATEM que formou o OUT.
Número de série, Direito de uso, Tipo de licença, Usuário e Empresa: Dados de licenciamento impressos pelo próprio ANATEM. Campos ausentes não são inventados e não reaparecem como relatório residual em Demais seções.

Na tabela Relação de arquivos — DARQ:

Tipo: Tipo declarado, como OUT, LOG, PLT, DAT ou outro aceito pelo comando.
Caso: Número do subcaso quando impresso.
Nome do arquivo: Caminho exatamente registrado no relatório.
Origem: Ação para abrir as linhas correspondentes no OUT e, quando desejado, usar o trecho como contexto do Assistente.

Diagnósticos¶

Os filtros Erro, Aviso e Erro ignorado são independentes e iniciam ativos. A contagem de cada filtro informa quantas mensagens daquele tipo foram reconhecidas.

Um diagnóstico pode conter:

Código e severidade: Identificador impresso, como INPFNT-030, e sua classe.
Dado de entrada: Linha imediatamente anterior ao marcador ERRO ou ERRO IGNORADO quando ela é contígua. Uma linha em branco interrompe a associação. Avisos não herdam automaticamente a linha anterior.
Explicação: Próximas uma ou duas linhas úteis impressas pelo ANATEM. A exceção INPFLA-004 incorpora três linhas de mensagem.
Parâmetros do card: Detalhe recolhível com as colunas Parâmetro, Significado, Valor e Colunas do card. Ele ajuda a relacionar cada trecho da linha ao campo correspondente. Um valor não é atribuído quando essa relação não pode ser determinada com segurança.
Origem e referências: Links para as linhas do OUT e, quando o elemento relacionado pode ser identificado, para o arquivo, registro ou entidade correspondente.

Eventos¶

A lista técnica preserva código, instante, texto e origem de cada evento. Ela é complementar à linha do tempo do Overview: aqui o objetivo é ler a impressão e seguir sua origem; no Overview, observar a posição temporal proporcional.

Eventos simultâneos permanecem individualmente auditáveis. Proximidade temporal não é apresentada como prova de causa.

Barras CA¶

O relatório de barras organiza os registros na hierarquia tempo → área → nível de tensão. Cada nível é recolhível e informa sua contagem.

A visão inicial apresenta:

Número e Nome: Identidade da barra no caso.
Tipo: Nome da classificação usada no caso-base, como Barra Swing (referência), Barra de geração ou Barra sem geração. O código original também é apresentado quando necessário. Essa classificação não infere carga, SVC ou modelo dinâmico.
Módulo e Ângulo: Estado elétrico impresso para o instante do relatório.
Geração e Carga: Potências impressas pelo ANATEM. Demais grandezas permanecem disponíveis pela seleção de colunas ou no detalhe.

Relatórios de preparação¶

Conversão em carga ZIP: O campo de busca filtra diretamente as barras do relatório de conversão de geração em modelo ZIP. Cada registro preserva os coeficientes e a origem impressa; o leitor não refaz a conversão.
Inicialização duvidosa: A busca seleciona um CDU por número ou nome. A tabela mostra seus blocos, tipo, subtipo, variável e valor de inicialização conforme o OUT.
SVC sem modelo: Barra, nome, grupo e susceptância percentual dos compensadores estáticos convertidos pelo ANATEM para impedância constante.
Compensador série sem modelo: Barras DE/PARA, nomes e reatância percentual dos compensadores série controláveis sem modelo.
Controladores desligados: CNE, número e nome do CDU não específico desligado porque a opção BASE está ativa.
Blocos em malhas inativas: Controlador, nome, bloco, tipo, subtipo e variável da relação completa produzida por OTM1-X. Quando o OUT apresenta apenas o resumo, sem linhas de detalhe, a seção conserva o acesso ao trecho original.
Linhas CC sem indutância: Barras DE/PARA, circuito, indutância em mH e constante L/R em ms quando esses valores são impressos.

DLCA¶

A tabela identifica cada bloco DELAY incluído:

CDU e Nome: Controlador afetado.
Bloco e Variável: Ponto em que o atraso foi inserido.
Cache: Indicação de inclusão no cache quando impressa.

Famílias RELA¶

Os relatórios RELA ficam em duas seções:

Rede e operação: RILH, ILHA, RGER, ROPG, RMOT, RLIN, RCAR, RCSC e RLDC.
Controles e configuração: RERA, RBER, RCEN, RBCN, RCDU, RBLI, RCTE, RDIM, ROPC, RCMT e RE2S.
Relatório: Escolhe um código disponível na família.
Barra monitorada ou Controlador: Busca pesquisável usada em RERA, RCDU, RBLI e RE2S. RERA agrupa por barra monitorada; os demais, por CDU. A pesquisa usa o conjunto completo do relatório.
Tempo e Área: Contexto impresso no cabeçalho da tabela. Reimpressões consecutivas por paginação são reunidas somente quando código, tipo, tempo, área e colunas são equivalentes.
Mostrar mais linhas: Exibe o próximo conjunto de linhas. A busca continua alcançando o relatório completo; a cópia acompanha somente as linhas visíveis.

Em RE2S, o CDU é o pai e cada par bloco/variável exportada como saída é um filho.

EAMI e EAIF¶

EAMI é Análise Multi-Infeed. EAIF é Análise de Interação entre Fontes Renováveis. O uso de fatores relacionados a MIIF no EAIF não altera essa identidade.

Filtro global de barras¶

Barras visíveis em todas as tabelas: Seleção múltipla que controla, em conjunto, linhas e colunas do sumário, da matriz e dos índices. A visão inicial contém as oito maiores barras pela soma dos fatores de sua coluna, excluído o elemento próprio da diagonal.
Localizar barra: Filtra a lista de seleção sem reduzir o universo disponível.
8 maiores, Todas e Nenhuma: Atualizam imediatamente os três blocos, sem botão intermediário de aplicação.

Blocos e campos¶

Sumário das barras para o cálculo

Número e Nome da Barra: Identidade do ponto considerado.
Scc [MVA]: Potência de curto-circuito impressa.
Reator [MVar]: Campo mostrado somente quando o relatório o fornece.

Matriz de fatores

A linha identifica a aplicação; a coluna, a barra em que o efeito foi medido. O valor é preservado com a precisão do OUT. A cor auxilia a leitura, mas não altera o número.

Índices calculados

Pdc [MW], Scc [MVA], SCR, MSCR, MISCR e Reator [MVar]: Campos impressos pelo relatório. MISCR e reator são omitidos quando a modalidade não os produz.

Interações direcionais¶

Barra monitorada: Pesquisa em todas as colunas da matriz e ordena as aplicações mais gravosas contra a barra escolhida.
Aplicação: Pesquisa em todas as linhas e ordena as barras mais afetadas pela aplicação escolhida.

Essas duas buscas usam a matriz integral, independentemente do filtro global de barras. Assim, o recorte visual não elimina candidatos da investigação.

Quando o caso possui uma base GEO aplicável, a Visão Geoespacial pode projetar uma linha ou coluna dessa matriz sobre o mapa. O Relatório Interativo permanece a referência para consultar a matriz completa e os valores com a precisão impressa no OUT.

ESTC¶

Cada período da simulação possui ranking próprio.

Posição: Ordem decrescente das soluções do controlador por passo.
CDU e nome: Identidade do controlador.
Soluções por passo: Valor impresso e comprimento da barra. O primeiro colocado define 100% da escala; a barra não mede impacto elétrico sobre a rede.
Média de soluções do modelo CA: Traço vertical de referência quando a média é impressa no mesmo período. A ausência da linha no OUT não é preenchida.

ESTS¶

Cada bloco ESTS é separado pelo período “Simulação do instante …” impresso pelo ANATEM. O relatório apresenta:

Processo: Nome dentro da hierarquia de custo. Os conectores distinguem pai, ramo e último filho; o marcador ASCII -> encerra o nível corrente, sem reduzir a profundidade do próprio nó.
Barra e Percentual: Participação relativa no tempo do período.
Duração: Tempo acumulado atribuído ao processo.

Ver ASCII original abre a mesma hierarquia no formato em que foi impressa no OUT. Os percentuais e durações permitem comparar onde o tempo foi gasto dentro da própria execução; pequenas diferenças entre execuções também podem refletir a própria medição.

Relatórios apresentados como texto¶

Alguns relatórios ainda não possuem tabela, filtro ou visualização próprios. RLOG, RMXG, RMXU, RSEG, OTMX, P2D2 e RSTR são apresentados em Demais seções, com o texto e as linhas de origem preservados.

O botão Ver no TXT permite consultar qualquer trecho na impressão original.

Assistente¶

Os botões Assistente usam como contexto o bloco escolhido do OUT. Para perguntas sobre curvas e séries dos arquivos PLT, abra o Assistente a partir do Overview.

Arquivos grandes, cópia e exportação¶

Em OUTs grandes, as tabelas extensas apresentam os dados progressivamente. A busca continua considerando o relatório completo, e o texto original permanece acessível durante toda a consulta.

Copiar tabela visível considera os filtros, a entidade selecionada e as linhas atualmente expostas. A versão atual copia o conteúdo para a área de transferência; não gera diretamente arquivos Excel ou PDF.

O relatório apresenta o último conteúdo completo carregado. Se o arquivo for alterado fora da visão, use Recarregar antes de continuar a análise.

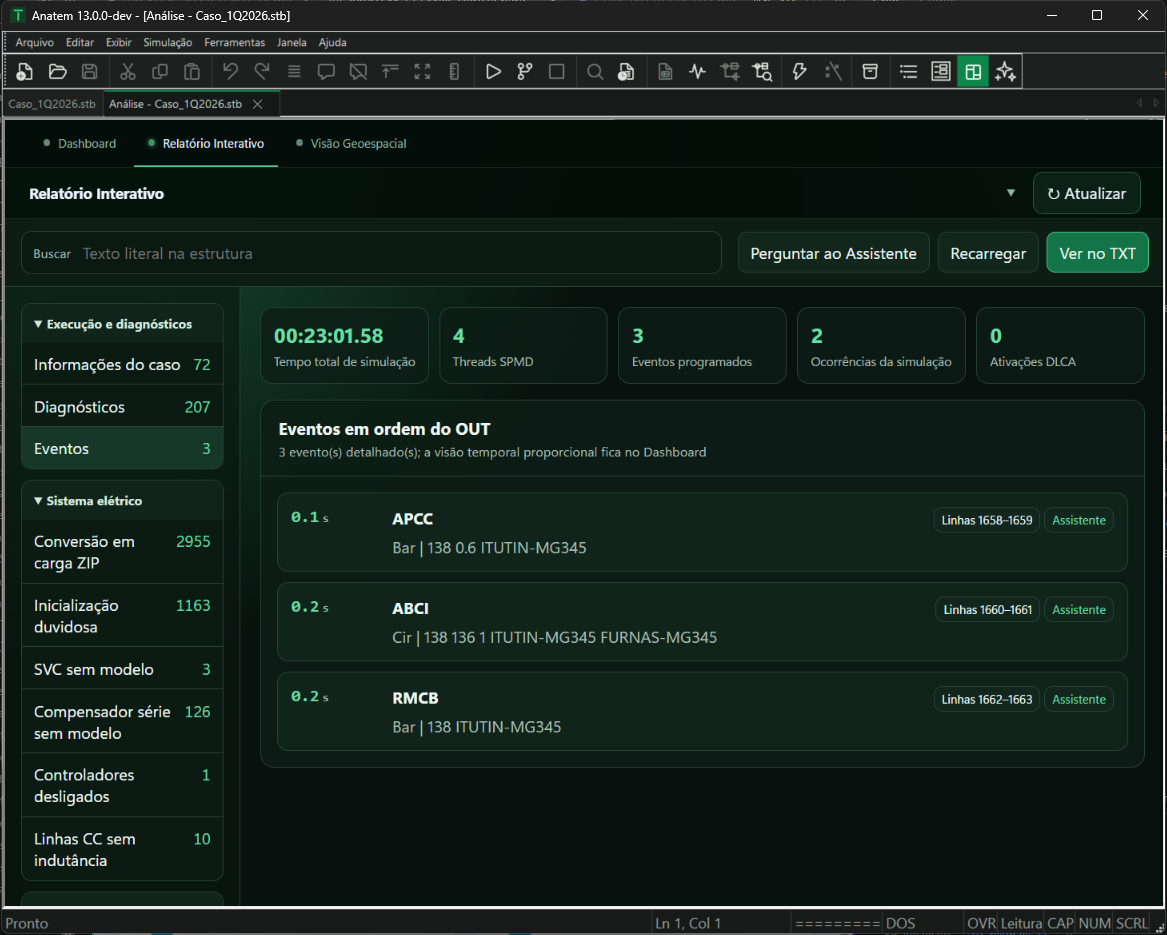

Fig. 5 Relatório Interativo com índice por assunto, indicadores da execução e eventos organizados na ordem do OUT.¶
