Navegação entre referências¶
A navegação entre referências liga uma menção ao local em que o elemento foi declarado no caso. Ela permite sair de um arquivo, linha ou diagnóstico e abrir diretamente o destino relacionado.
O que pode ser uma referência¶
- Arquivo
Abre o arquivo relacionado. Quando a referência inclui uma linha, o editor também posiciona o cursor nessa linha.
- Declaração do caso
Leva à linha que define um CDU, modelo, topologia, parâmetro, condição ou outro elemento utilizado em uma ocorrência.
- Referência do OUT
Leva ao arquivo de entrada, declaração ou variável relacionada a um diagnóstico reconhecido no Relatório Interativo.
Relações dentro do caso¶
Além de arquivos, a interface reconhece relações entre registros do caso. Entre as relações disponíveis estão:
o CDU usado por DMAQ, DFNT, DCER ou DCNE;
o modelo DMDG associado a uma máquina;
o modelo DMCE associado a um compensador estático;
a condição DCST usada por um modelo;
a ligação entre ACDU, DCDU, DTDU e parâmetros definidos pelo usuário.
Variáveis usadas em DCDU seguem essas relações dentro do caso. O destino é a declaração correspondente, e não uma página do manual.
Quando uma definição ocupa mais de uma linha, todas as partes relacionadas são destacadas e a navegação abre a primeira linha do registro.
Definições repetidas ou ausentes¶
A referência é resolvida no ponto em que ela é usada, respeitando a ordem dos arquivos do caso.
- Um destino
A navegação é direta.
- Mais de um destino
A interface apresenta os candidatos para escolha.
- Destino ausente
A referência permanece destacada e o problema informa a origem e o tipo de elemento que não foi encontrado.
- Arquivo fora do caso
O arquivo pode ser aberto, mas não passa a fazer parte do caso apenas por ter sido consultado.
Ajuda do registro no manual¶
A abertura do manual é uma ação separada da navegação entre declarações. Na Entrada Assistida, Ver no manual · F1 abre a documentação do registro e da variante selecionados.
Por exemplo, com DPLT VOLT selecionado, a ajuda abre a seção de plotagem de barras CA. Isso não significa que um VOLT, FREQ, FCMS ou FMAQ escrito em qualquer ponto do editor seja um atalho para o manual.
Atualização após uma edição¶
As referências acompanham a última versão salva dos arquivos do caso. Enquanto houver alterações não salvas, a interface pode indicar que os destinos estão desatualizados. Depois do salvamento, as relações afetadas são atualizadas sem misturar as referências de outros casos abertos.

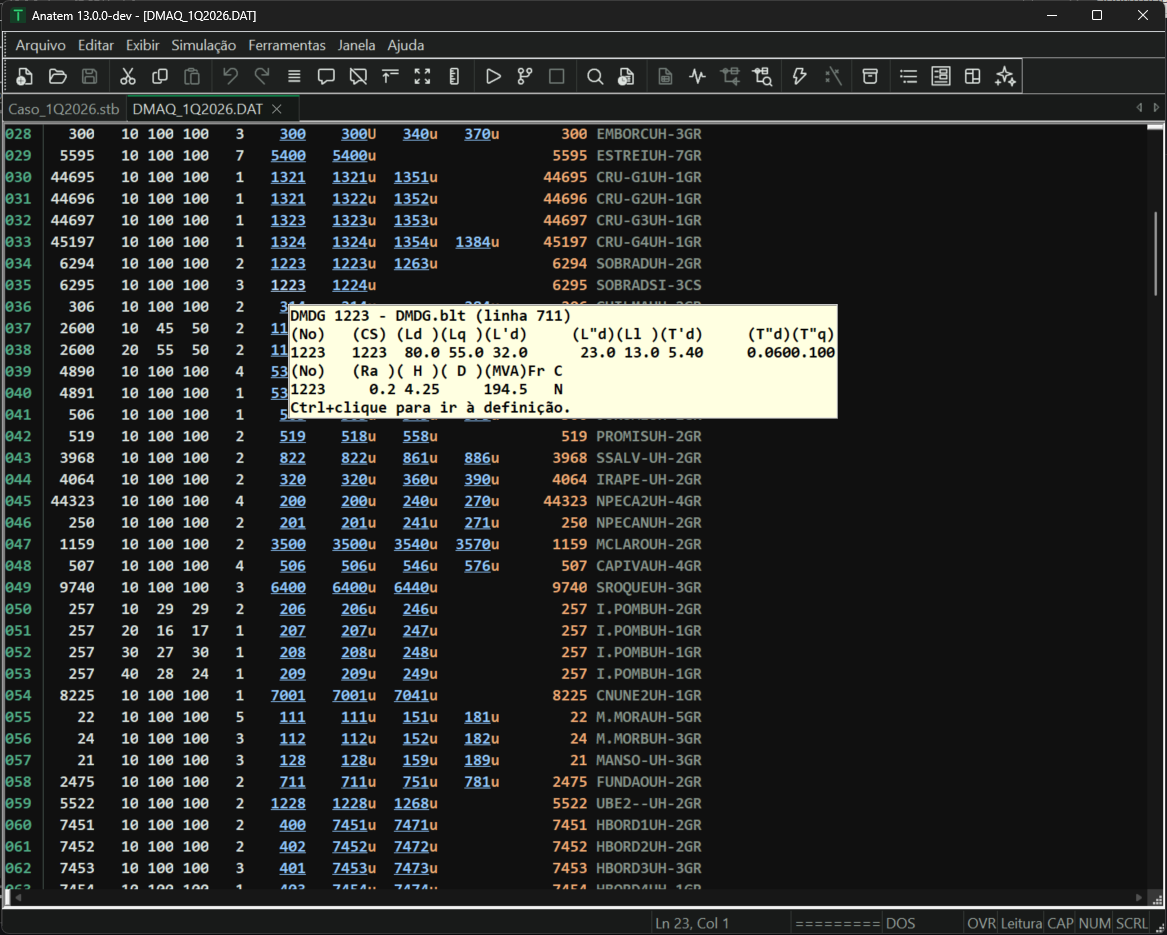

Fig. 3 Referência de modelo em DMAQ com o destino DMDG identificado antes da navegação.¶
